YWZ10 - тормоз колодочный гидравлический (ТКГ)

YWZ10 - тормоз колодочный гидравлический (ТКГ)

Колодочные тормоза широко используются для остановки и удержания валов в заторможенном состоянии при неработающем приводе подъемно-транспортных механизмов во всех видах производства, металлургии, рудниках, шахтах, речных и морских портах, строительстве. Тормоз колодочный электрогидравлический YWZ 10 изготавливается с использованием заимствованных передовых технологий немецкой компании EMG и соответствует немецкому стандарту DIN15435.

Маркировка

YWZ 10 – F 200/E 30 S-А-S1 (пример)

YWZ 10– марка тормоза
F – наличие защитного кожуха 200 – диаметр тормозного барабана (мм). Е – тип толкателя Е – общепромышленное исполнение В – взрывобезопасное исполнение 30 – номинальное усилие гидротолкателя (Н) S – код дополнительного устройства толкателя А – вариант компоновки ручного механизма отключения тормоза S – код дополнительного устройства тормоза

Дополнительные устройства
Код устройства Дополнительные функции
К1 Выключатель индикатора хода (подъема)
К2 Выключатель индикатора хода (спуска)
S Вариант исполнения установки механизма

Отличительные особенности:

- современная конструкция крепления и регулировки рычагов;

- внутренняя управляемая пружина (посередине, между рычагами торможения), обеспечивает одинаковое распределение момента тормозного усилия колодок на шкив;

- возможность регулировки угла наклона тормозных колодок;

- края накладок фиксируются прижимной пластиной;

- возможность установки клапана подъема, спуска в гидротолкателе увеличивает время его срабатывания и позволяет регулировать скорость срабатывания механизма тормоза;

- возможность комплектования ручным механизмом разведения колодок, пылевлагозащитным кожухом;

- по требованию заказчика тормоз может быть изготовлен во взрывобезопасном исполнении «Exd I» или с защитой для работы в помещениях с высокой влажностью и химически агрессивными средами.

Технические характеристики

- Питающее напряжение – 3ф ток 380В, 50Гц

(по требованию может быть изготовлен с другими напряжением и частотой)

- Температурный режим эксплуатации -20оС - +45оС,

- Относительная влажность воздуха до 90%.

- Высота места установки над уровнем моря не должна превышать 1000 метров;

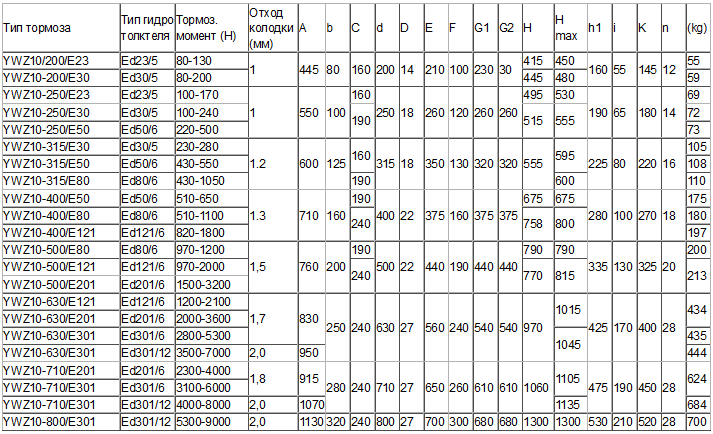

Габаритные размеры
