YWZ9 - тормоз колодочный гидравлический (ТКГ)

Маркировка

YWZ 9 – 200/E 30 S-S1 (пример)

YWZ 8 – марка тормоза
200 – диаметр тормозного барабана (мм).
Е – тип толкателя Е – общепромышленное исполнение                                                                                                                                                                               В – взрывобезопасное исполнение                                                                                                                                               30 – номинальное усилие гидротолкателя                                                                                                                                                                   S – код дополнительного устройства толкателя                                                                                                                                                             S1 – код дополнительного устройства тормоза

Дополнительные устройства

Код устройства	Дополнительные функции
М	Размер регулируемый при монтаже
К1	Выключатель индикатора хода (подъема)
К2	Выключатель индикатора хода (спуска)
К3	Выключатель индикатора предельного износа накладок
S1	Левый ручной механизм отключения тормоза
S2	Правый ручной механизм отключения тормоза













Отличительные особенности:

- более современная конструкция крепления и регулировки рычагов;

- внутренняя управляемая пружина в металлическом коробе со шкалой момента силы, обеспечивает одинаковое распределение момента тормозного усилия колодок на шкив;

- механизм автоматической регулировки зазора колодок по мере их изнашивания;

- возможность регулировки угла наклона тормозных колодок;

- края накладок фиксируются прижимной пластиной;

- возможность установки клапана подъема, спуска в гидротолкателе увеличивает время его срабатывания и позволяет регулировать скорость срабатывания механизма тормоза;

- возможность комплектования ручным механизмом разведения колодок, пылевлагозащитным кожухом;

- по требованию заказчика тормоз может быть изготовлен во взрывобезопасном исполнении «Exd I» или с защитой для работы в помещениях с высокой влажностью и химически агрессивными средами.

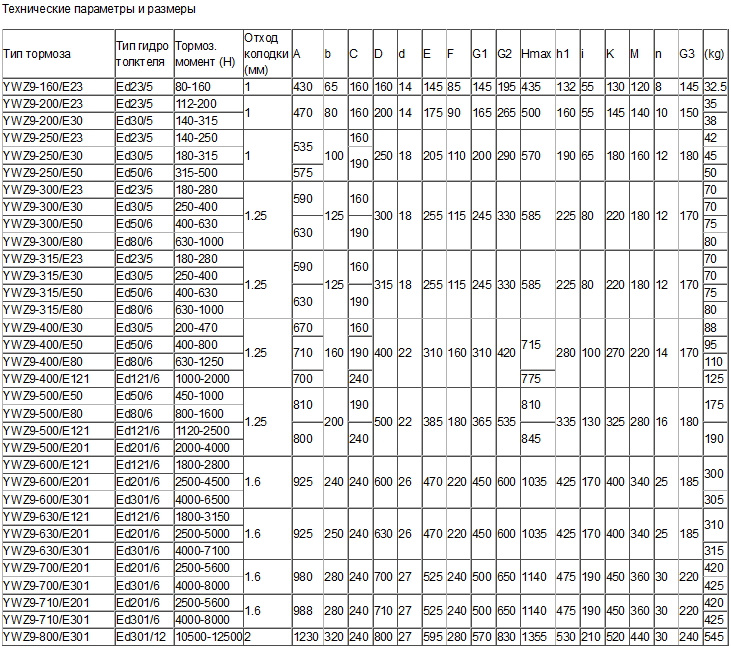

Технические характеристики



- Питающее напряжение – 3ф ток 380В, 50Гц

(по требованию может быть изготовлен с другими напряжением и частотой)

- Температурный режим эксплуатации -20^оС - +45^оС,

- Относительная влажность воздуха до 90%.

- Высота места установки над уровнем моря не должна превышать 1000 метров;

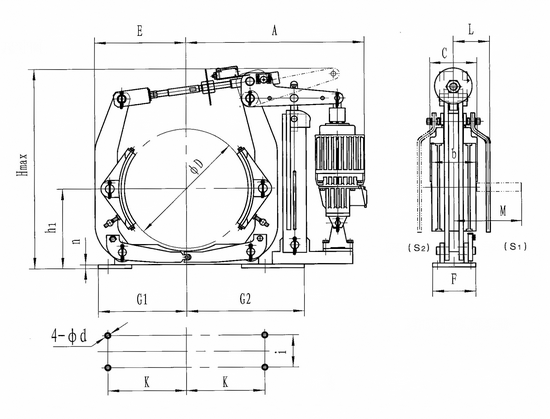

Габаритные размеры



---
